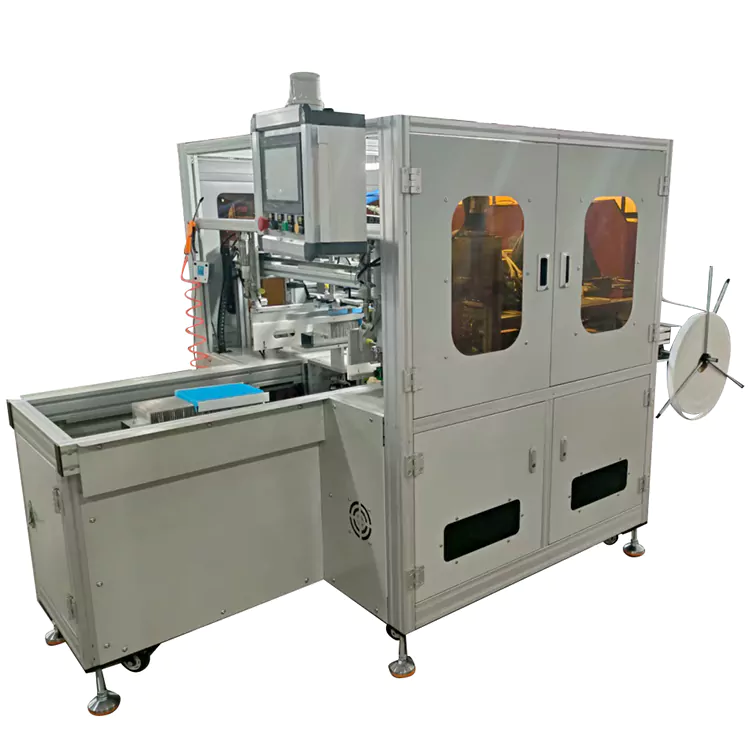

Ertz-makina automatikoa

Ekipamenduaren Deskribapena

Automozioko aire girotuko iragazkien ertz-makina guztiz automatikoa automozioko aire girotuko iragazkiak (batez ere tolesturiko iragazkiak) ekoizteko egindako makina automatiko berezi bat da. Bere lan nagusia iragazki-substratuen alboko ertzetan (edo ertzetan) laminatzea eta sakatzea da (esaterako, zigilatzeko aparra ijeztea, ertzak iragazki-paperekin biltzea eta iragazki-zerrendak hobetzea, iragazkien errendimendua hobetzea. egitura-egonkortasuna eta iragazketa-osotasuna, eta honek automobilen aire girotuko sistemen baldintza zorrotzak betetzen ditu iragazkien dimentsioko zehaztasunerako eta muntaia bateragarrirako.

Oinarrizko aplikazio-eszenatokiak eta egokitzapen-esparrua

Ertz-makina automatiko honek automobilen aire girotuaren iragazkien ekoizpen eskala handian balio du, batez ere tolestutako paper-iragazki nagusietan eta zuntz konposatu-iragazkietan arreta berezia jarriz. Ibilgailu mota ezberdinei dagozkien iragazki-tamainetara egokitu daiteke (berdinak, SUVak, ibilgailu komertzialak, etab.) —100-400 mm-ko luzera eta 50-200 mm-ko zabalera arteko tamaina-tarte arrunta hartzen du—, eta ertz laminatzeko hainbat materialetarako eragiketa automatizatuak onartzen ditu.

Produktuaren Ezaugarriak

Malgutasun handia: hainbat iragazkien zehaztapenen aldaketara egokitzen da. Ekipamenduak eredu aldaketa azkarreko gaitasuna du ibilgailu mota desberdinetarako iragazkien ekoizpen-beharrei erantzuteko, egitura mekanikoen aldaketa handirik behar izan gabe.

Parametratutako ezarpenak: iragazkien dimentsioak (luzera, zabalera, ertzaren ijezketa-zabalera), ertzaren ijezketa-material mota, prentsa-presioa eta beste parametro batzuk zuzenean sar daitezke ukipen-pantailaren bidez. PLCak automatikoki deitzen du dagokion programa, eredua aldatzeko denbora ≤10 minutukoa izanik.

Diseinu modularra: elikadura-tresnek, ijezketa-buruek eta ebaketa-osagaiek egitura modularra hartzen dute. Tamaina berezietako iragazkien kasuan, dagozkien osagarriak (adibidez, pertsonalizatutako blokeatzeko masailezurrak, zabalera ezberdinetako arrabolak prentsatzeko) ordezkatu behar dira, nukleoaren transmisio-sistema egokitu gabe.

Material anitzeko bateragarritasuna: roll-motako ertz laminatzeko materialen elikadura automatikoa onartzen du (3-20 mm-ko zabaleran) eta material ezberdinekin bateragarria da, hala nola, belakia, ehunik gabeko ehuna eta gomazko zerrendak. Desbobinatzeko mekanismoak Φ300-Φ600mm-ko diametroa duten material erroiluak har ditzake, material aldaketaren maiztasuna murriztuz.

Produktuaren abantailak

Ertzak laminatzeko eragiketa automatizatu eta doitasun handikoekin, ertz-makina automatikoak eskuzko ertz ijezketa tradizionalaren arazoak konpontzen ditu (eraginkortasun baxua, nahikoa zehatza, kalitate ez-koherentea) eta iragazki-fabrikatzaileei honako hau egiten laguntzen die:

Produktuen kualifikazio tasa hobetzea (% 85etik eskuzko laminatuarekin % 99,5etik gora);

Murriztu lan-kostuak (makina batek 3-5 operadore ordez ditzake);

Osagaien "koherentzia handiko eta fidagarritasun handiko" automobilgintzaren kalitate-eskakizunak bete, eta amaitutako iragazkiei autogileen ziurtagiria lortzen laguntzen die (IATF16949 ziurtagiri sistema adibidez).
